對焊式三偏心蝶閥產品概述： D363Y 對焊式金屬硬密封焊接蝶閥采用三偏心結構（可采用多層次或彈性密封結構），為高溫、高壓、防火應用中氣泡級密封的理想硬密封蝶閥。由于采用焊接結構，使閥門與管道平面達到永久的零泄漏，由于焊接蝶閥沒有法蘭，對管道保溫包扎帶來了很大的方便。廣泛應用于電站供熱系統和催化裂化主風機管道系統、鋼鐵、冶金、化工等工業管道上作切斷或調節流量作用。 對焊式三偏心蝶閥特點： 1、采用三偏心蝶閥堪稱頂尖過程閥門，此設計使閥門為高溫、高壓、防火應用中氣泡級密封的理想硬密封蝶閥。 2、由于采用焊接結構，使閥門與管道平面達到永久性的零泄漏。 3、此閥無法蘭，對管道和保溫包扎帶來了很大的方便和美觀。 對焊式三偏心蝶閥主要參數： 公稱通經DN(mm)：DN(100～3000)mm、in4～48 公稱壓力PN(MPa)：強度試驗(1.5×PN) 密封試驗(1.1×PN) 適用溫度：碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃ 適用介質：水、蒸汽、熱水、油品等 驅動方式：蝸輪傳動、電動、氣動、液動 壓力等級：ANSI 150Lb磅級/PN25 焊接標準：GB/T 12224、ANME B16.25 對焊式三偏心蝶閥主要零部件材料： 閥體：碳鋼、不銹鋼、鍛鋼 蝶板：碳鋼、合金鋼、不銹鋼 閥座：不銹鋼、鈷基硬質合金 軸套：不銹鋼 閥桿：不銹鋼、特殊材料 填料：柔性石墨
【性能參數】
三偏心焊接硬密封蝶閥型號
D363H-10 D363H-16 D363H-25 D363H-40 D363H-64 D363H-100
D663H-10 D663H-16 D663H-25 D663H-40 D663H-64 D663H-100
D963H-10 D963H-16 D963H-25 D963H-40 D963H-64 D963H-100
工作壓力(MPa)
0.6~10.0 (PN6-PN100)
適用溫度(℃)
≤400℃
適用介質
水、油、氣、醋酸類、硝酸類等其他介質
材料
閥體
WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel
蝶板
閥桿
2Cr13 F304 F316鉻鉬鋼 低溫鋼 鎳合金 Monel
密封面
SS+柔性石墨 不銹鋼司太立合金 碳化鎢 鎳合金 Monel
填料
柔性石墨 PTFE

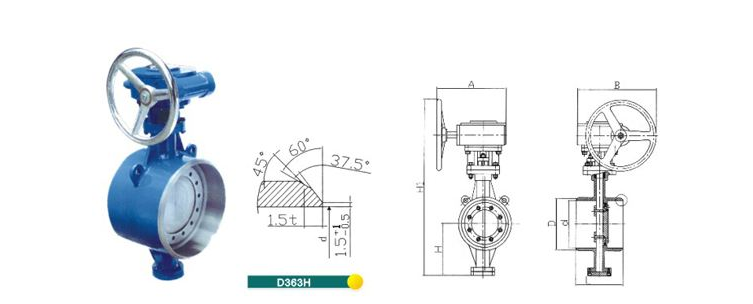

對焊式三偏心蝶閥主要外形連接尺寸：
公稱通徑DN（mm）
L
1.0MPa
1.6MPa
2.5MPa
4.0MPa
H1
H
100
190
280
390
125
200
300
420
150
210
320
460
230
370
550
250
620
270
500
750
350
290
530
800
400
310
570
870
450
330
600
920
680
1040
1190
700
430
810
1290
-
470
905
1440
900
510
960
1550
1000
1010
1650
1200
630
1175
1920
1400
710
1310
2170
1600
790
1460
2440
1800
1560
2650
2000
950
1670
2860
