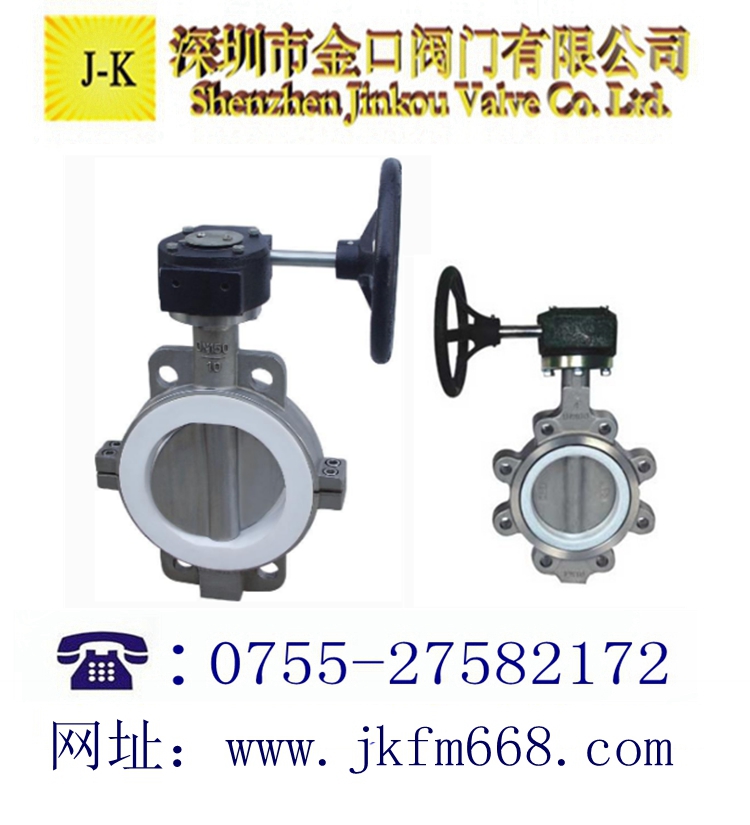

不銹鋼蝸輪襯氟蝶閥產品概述：

 D371F不銹鋼蝸輪襯氟蝶閥閥體、閥座與閥板內襯聚四氟乙烯一體化，閥門工作  時，只有閥體內襯與蝶板與介質接觸，閥門可承受襯里材料介紹的介質腐蝕，采用  四極密封結構并在密封面處配以耐溫抗老化的的彈性四氟襯墊，完全達到介質的零  泄漏。

 不銹鋼蝸輪襯氟蝶閥工作原理：

 D371F不銹鋼蝸輪襯氟蝶閥適用在0℃～120℃的各種濃度的王水、硫酸、鹽酸、氫  氟酸和各種有機酸、強酸、強氧化劑，深圳金口閥門有限公司生產的FEP蝸輪襯氟  蝶閥適用于濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

 氟塑料襯里蝶閥系列：
 1.其基本類型有兩種,即D71F4 和D71F46(中線)以及D71F4 和D71F46(偏心)全襯里型  對夾式蝶閥,采用對分兩片閥式組合,閥座與閥體內襯一體化,閥門工作時,只有全塑閥  座與襯塑蝶板與介質接觸,產品可承受"除熔融堿金屬和元素氟"外的任何介質腐蝕,其  中D71F4 閥桿也蝶板(鍛)為一體,表面均勻包裹一層FEP.閥體通道內表面光滑,流體阻  力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面處配以耐溫抗老  化SI橡膠的彈性襯墊閥座,完全達到介質的零泄露.
 2.有上述型號擴展而成的D71F和D41F型法蘭連接閥體全襯里,蝶板為不銹鋼的襯里型  蝶閥.

 蝸輪襯氟蝶閥結構特點:

 1.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓  力、流量可自由調節;

 2.偏心蝶閥為二維方向偏心產生的凸輪效應會使密封副產生足夠的密封比壓,并  且隨著工作壓力的升高,密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密  封效果更理想.

 3.四級加載彈性密封,絕對保證了閥門內、外的零泄露;

 a.軸頭、蝶板圓周連接處的特殊過渡曲線與閥座的合理過盈;

 b.軸頭端面采用彈性O型圈和軸肩處剛性墊圈、彈性橡膠墊組合;

 c.軸的徑向采用O型圈與金屬墊的組合;

 d.閥座鑲在有彈性條的閥體槽內;

 4.采用可調性彈子定位,定位準確,結構簡單.

 (*采用O型圈是為了防止意外泄漏時的安全措施)

 5.法蘭連接雙偏心蝶閥試用于壓力較高場合.

 襯氟蝸輪蝶閥結構圖：



 襯氟蝸輪蝶閥性能規范:

 法蘭連接蝶閥（偏心）
 設計與制造符合中國國家標準
 基本結構形式（*蝶板軸相對閥體/閥座中心有二維偏心）
 a.DA 43F 半襯里型
 閥體全襯里/蝶板與蝶板軸為不銹鋼(不襯)/蝶板與軸由銷釘連接/閥體為整體式;
 b.DA 43F4 6 全襯里型
 閥體全襯里/蝶板與蝶板軸全襯層/蝶板與軸固定連接/閥體為整體式.

 基本型號

 氟蝸輪蝶閥公稱壓力 PN0.6-2.5(MPa) 公稱通徑 DN40-1000（mm)

 襯氟蝸輪蝶閥主要連接尺寸及重量 Dimensions and weights

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H	W(kg)
		PN1.6(MPa)
40	11/2	106	145	110	85	3	18	4-φ18	160	140	10
50	2	108	160	125	100	3	20	4-φ18	200	160	12
65	21/2	112	180	145	120	3	20	4-φ18	250	160	13
80	3	114	195	160	135	3	22	8-φ18	260	170	14
100	4	127	215	180	155	3	24	8-φ18	300	180	16
125	5	140	245	210	185	3	26	8-φ18	300	275	18
150	6	140	280	240	210	3	28	8-φ23	200	295	42
200	8	152	335	295	265	3	30	12-φ23	200	320	78
250	10	250	405	355	320	3	32	12-φ25	240	385	120
300	12	270	460	410	375	4	34	12-φ25	240	390	145
350	14	290	520	470	435	4	38	16-φ25	240	460	202
400	16	310	580	525	485	4	40	16-φ30	280	510	235
450	18	330	640	585	545	4	44	20-φ30	280	540	368
500	20	350	705	650	608	4	46	20-φ34	320	570	420
600	24	390	755	770	718	5	54	24-φ41	320	660	750
700	28	430	840	840	788	5	54	24-φ41	360	710	1028
800	32	470	910	950	898	5	54	24-φ41	380	780	1690
900	36	510	1120	1050	998	5	54	28-φ41	400	885	1815
1000	40	550	1255	1170	1110	5	60	28-φ48	500	990	2050

    深圳金口有限公司主要生產不銹鋼蝸輪襯氟蝶閥也是國內襯氟蝶閥 生產商之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件.我們致力于為廣大客戶供應價格實惠，品質上乘的不銹鋼蝸輪襯氟蝶閥。感謝您訪問我們的網站【 深圳金口閥門有限公司網址:www.slziruqg.cn】如有任何疑問，您可以致電0755-27582172給我們，我們一定會盡心盡力為您提供優質的服務。我們立志成為一流的閥門制造商。
